Instalações elétricas para data centers: expertise desde 1979

A MSE Engenharia aplica sua experiência em elétrica à execução de instalações para data centers, com foco em segurança, qualidade e confiabilidade.

Em ambientes de missão crítica, cada detalhe importa. Do planejamento à execução e ao comissionamento, trabalhamos para que os sistemas atendam às exigências de uma operação que precisa funcionar 24 horas por dia, 7 dias por semana, 365 dias por ano.

Neste artigo, mostramos o que compõe as instalações elétricas de um data center, como conduzimos cada etapa da entrega e por que a experiência acumulada desde 1979 faz diferença nesse tipo de obra.

‍

Em um data center, a energia não pode parar. Por isso, a instalação elétrica não pode falhar.

‍

Por que a elétrica é o coração de um data center

Servidores, climatização, detecção de incêndio, automação e segurança: todos os sistemas de um data center dependem de energia contínua e estável. Uma interrupção de poucos segundos pode afetar serviços em nuvem, transações financeiras e aplicações corporativas que não têm pausa.

Por isso, a infraestrutura elétrica é concebida com redundância, para que falhas e manutenções não desliguem a carga de TI. Na obra, esse conceito vira um desafio muito concreto: executar cada circuito, painel e conexão exatamente como a engenharia previu. Um circuito atrasado pode significar um data hall parado. Uma falha de instalação vira risco à disponibilidade.

O avanço da computação em nuvem e da inteligência artificial eleva a densidade de potência por rack e, com ela, a exigência sobre toda a cadeia elétrica, da subestação ao data hall.

Para se aprofundar, leia também nosso artigo sobre arquitetura de energia redundante em data centers.

O que compõe as instalações elétricas de um data center

As instalações elétricas de um data center formam uma cadeia contínua, do ponto de entrega de energia até o rack. Os principais sistemas são:

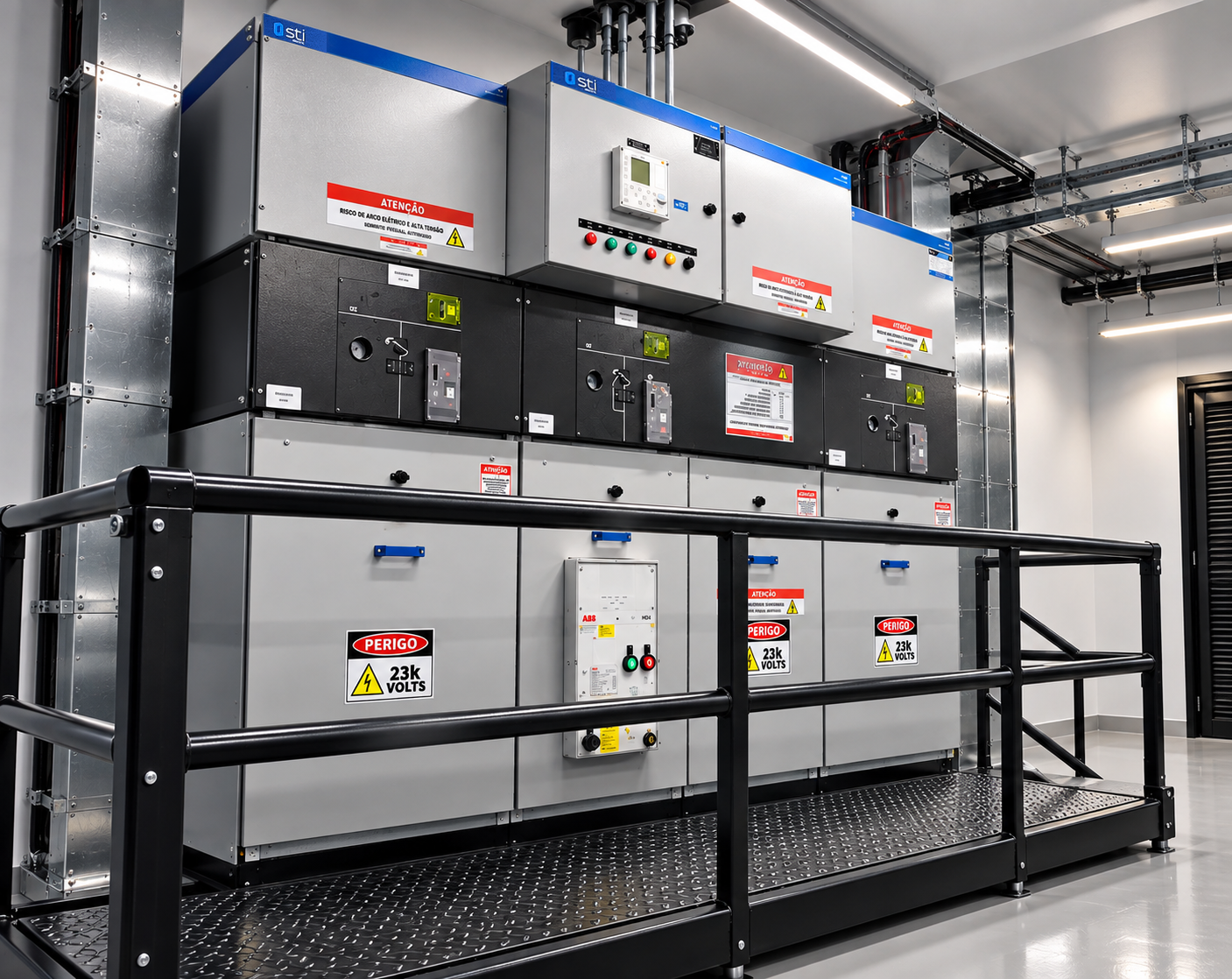

• Subestação e média tensão: entrada de energia, subestação, painéis e condutores de média tensão.

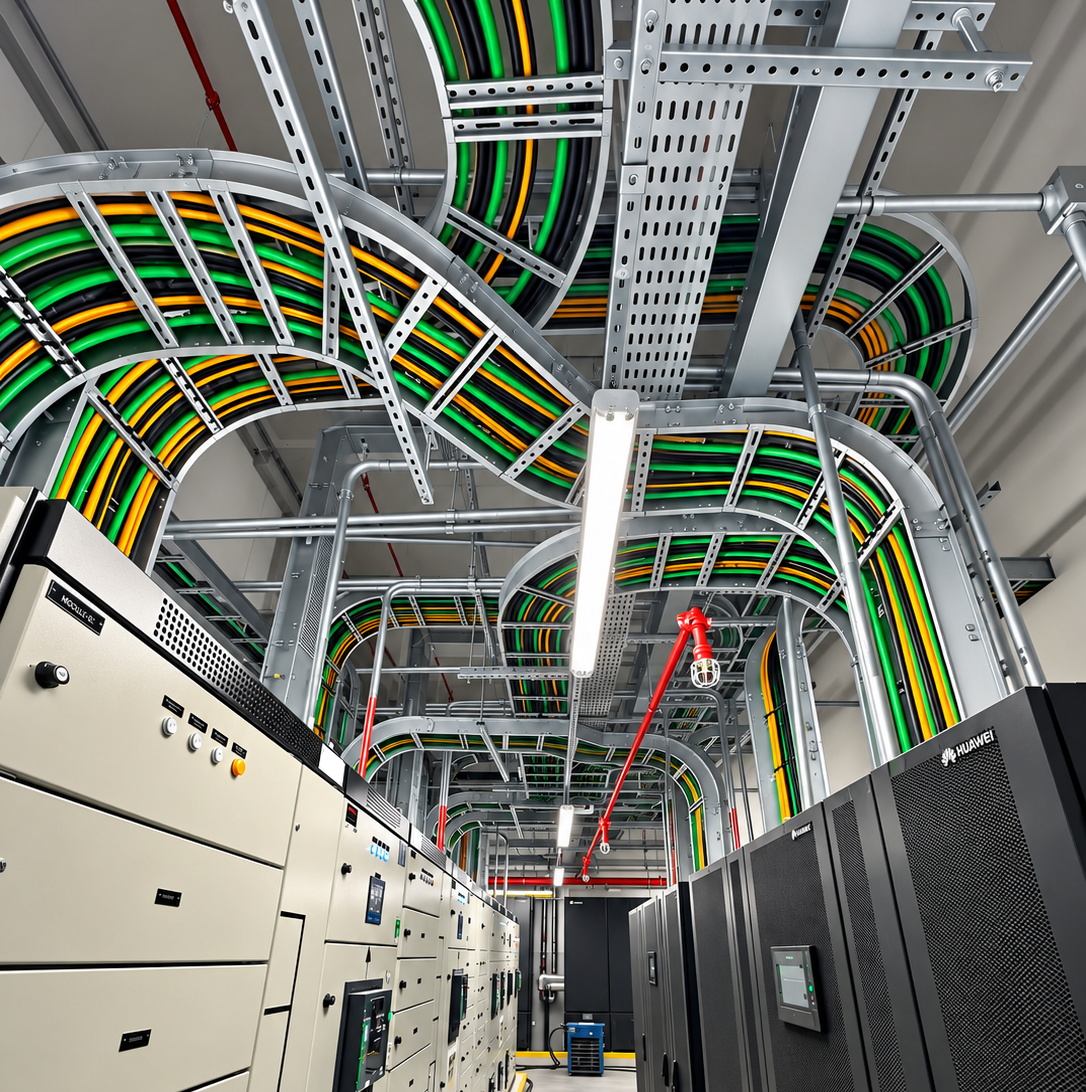

• Transformação e baixa tensão: transformadores MT/BT, painéis de baixa tensão, barramentos blindados e condutores até os data halls, com rastreabilidade circuito a circuito.
• Geração e UPS: grupos motogeradores, nobreaks, baterias e sistema de diesel, em topologias N+1 ou 2N, sem ponto único de falha.
• Eletrocentros e painéis: eletrocentros, painéis elétricos, PDUs e STSs montados e testados em fábrica antes de chegar à obra.
• Aterramento, SPDA e firestop: malha de aterramento, proteção contra descargas atmosféricas, equipotencialização e selagem corta-fogo nas travessias.

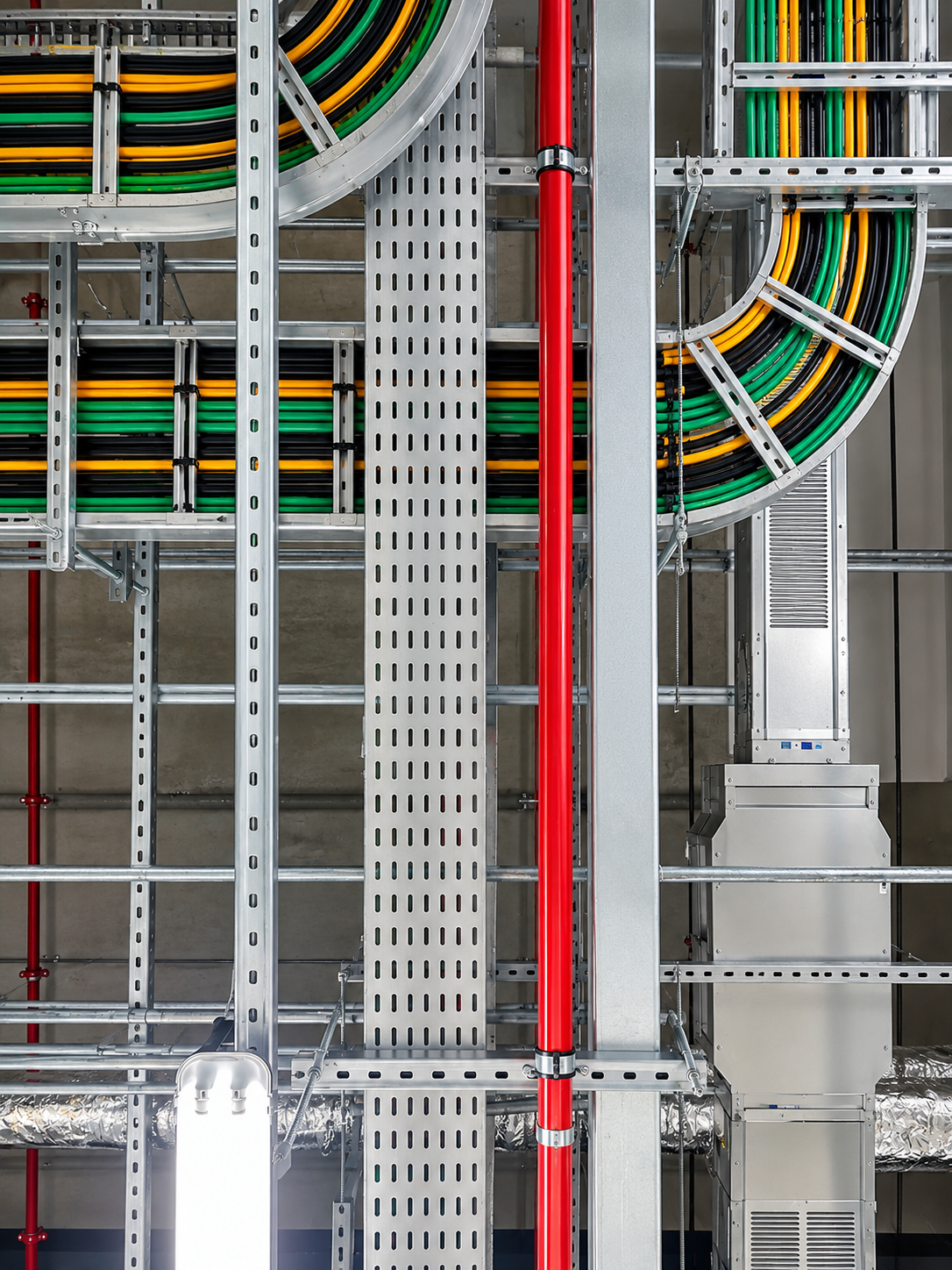

• Infraestrutura para sistemas: leitos, eletrocalhas e eletrodutos que atendem automação (BMS e EPMS), detecção de incêndio, CFTV e telecomunicações.

Nenhum desses sistemas funciona isolado. Por isso, a integração com climatização, combate a incêndio e automação pesa tanto quanto a qualidade de cada montagem. Conheça o escopo completo das nossas instalações para data center.

‍

‍

A redundância prevista no projeto só se confirma quando é preservada na obra.

‍

Do planejamento ao comissionamento: como conduzimos cada etapa

Planejamento

O cronograma de um data center começa a ser decidido antes da mobilização. No planejamento, compatibilizamos as disciplinas, definimos a sequência de montagem e antecipamos a compra dos equipamentos de prazo longo, como transformadores, grupos geradores e nobreaks. São esses itens que costumam definir a data de energização.

Os estudos de coordenação e seletividade orientam o ajuste das proteções, para que uma falha seja isolada sem derrubar o restante do sistema. Entenda melhor em Long-lead items: onde o prazo de um data center pode ser decidido.

Execução

Na obra, a qualidade depende de quem executa. Por isso, trabalhamos com eletricistas, montadores e técnicos próprios e reunimos elétrica, climatização, incêndio e automação sob um único responsável. Menos interfaces entre contratos significam menos retrabalho e mais controle sobre prazo, custo e segurança.

Os eletrocentros e painéis elétricos saem testados da fábrica própria da MSE e chegam ao canteiro prontos para conectar. Isso reduz atividades em campo e encurta o caminho até a primeira energização.

‍

‍

Comissionamento

Antes do first power (a primeira energização da instalação), cada sistema passa por verificação. O comissionamento reúne testes de injeção de corrente, análises de seletividade e de arc flash e testes integrados do L1 ao L5: dos ensaios em fábrica aos testes integrados de sistemas, que simulam falhas e comprovam que a redundância funciona como projetado.

Os resultados dos testes, somados à documentação técnica e ao as built, formam a base para a certificação Tier III do Uptime Institute, quando o empreendimento busca essa classificação. Saiba mais em Tier III: o que a certificação Uptime exige da obra?

‍

Redundância só é confiável quando é testada antes da operação.

‍

Agilidade com rigor técnico e previsibilidade

Nesse setor, agilidade precisa caminhar com rigor técnico e previsibilidade de custos e prazos. É esse compromisso que orienta nossa atuação em cada etapa da entrega.

Na prática, isso se traduz em:

• planejamento integrado desde o início, com equipamentos críticos especificados cedo;
• equipe própria em campo, com controle direto sobre produtividade, qualidade e segurança;
• eletrocentros e painéis pré-fabricados, que tiram atividades do canteiro e reduzem riscos;
• um único responsável pelas instalações, sem zonas cinzentas entre contratos;
• comissionamento completo antes da energização, sem surpresas na entrada em operação.

Para quem investe em um data center, cumprir a data de energização é tão importante quanto a qualidade da instalação. É essa data que libera a operação e o retorno do empreendimento.

Expertise em elétrica desde 1979

A relação da MSE Engenharia com a elétrica vem da origem. A empresa foi fundada em 1979, em Londrina (PR), pelo engenheiro eletricista Luiz Moacyr Spagnuolo. No início, atuava com materiais elétricos, projetos e instalações industriais.

Em 47 anos, a experiência em instalações elétricas industriais se ampliou para obras e projetos de alta complexidade em setores como papel e celulose, farmacêutico, alimentício, aeroportos e data centers. A MSE é certificada ISO 9001 e ISO 45001 e conta com credenciamento ATD (Accredited Tier Designer), do Uptime Institute.

‍

‍

Experiência comprovada em data centers

A MSE Engenharia tem obras entregues para colocation, hyperscale e setor elétrico, incluindo instalações Tier III. Alguns destaques:

• Scala Data Center, Barueri (SP): mais de 9 MVA de potência elétrica, 6 MW de capacidade de TI, mais de 240 km de condutores de baixa tensão, 117 painéis de baixa tensão e 7 de média tensão. Leia o case completo.
• Data center em Hortolândia (SP): instalações elétricas para a Construtora Racional, com mais de 12 MVA de potência elétrica e mais de 200 km de condutores de baixa tensão.
• Data centers em Jundiaí e Paulínia (SP): instalações para a Construtora Construcap, das fases 1 a 6, com projetos elétricos, estudo de coordenação e seletividade e comissionamento.
• Data center da Itaipu Binacional, Foz do Iguaçu (PR): obra Tier III, com mais de 40 km de cabos elétricos de baixa tensão.

Perguntas frequentes sobre instalações elétricas para data centers

O que são instalações elétricas para data centers?

São os sistemas que levam energia do ponto de entrega até os racks de TI: subestação, média e baixa tensão, transformadores, geradores, nobreaks, painéis, barramentos e aterramento, além da infraestrutura que alimenta climatização, segurança e automação.

O que significam N+1 e 2N?

N é a capacidade necessária para atender à carga. Em N+1, há um componente extra de reserva. Em 2N, o sistema inteiro é duplicado, com caminhos de alimentação independentes.

O que é comissionamento L1 a L5?

É a sequência de verificações que valida o data center antes da operação. Começa no L1, com testes em fábrica, passa pela inspeção da instalação, pela partida e pelos testes funcionais de cada sistema e termina no L5, com testes integrados que simulam falhas e confirmam a redundância.

A MSE atua em data centers que já estão em operação?

Sim. Ampliações de halls e adequações de instalações existentes fazem parte do escopo, com plano de trabalho que preserva a disponibilidade da operação.
