Eletrocentro fornecido pela MSE Engenharia, por meio da STI Electric, para o novo britador primário da Mosaic em Cajati.
Confiabilidade que nasce na fábrica e chega pronta ao campo.
Em uma sala elétrica convencional, painéis, transformadores e sistemas chegam de fornecedores diferentes e são integrados no canteiro, sob prazo apertado e condições variáveis. No eletrocentro, essa integração acontece na fábrica: uma única engenharia define, monta, interliga e testa todos os equipamentos. O resultado é uma solução com menos interferências em campo, menor risco de projeto e prazo de implantação reduzido.
Composição do eletrocentro
Uma sala elétrica completa em estrutura modular. Cada eletrocentro é configurado conforme as cargas, o ambiente e os requisitos operacionais do empreendimento.

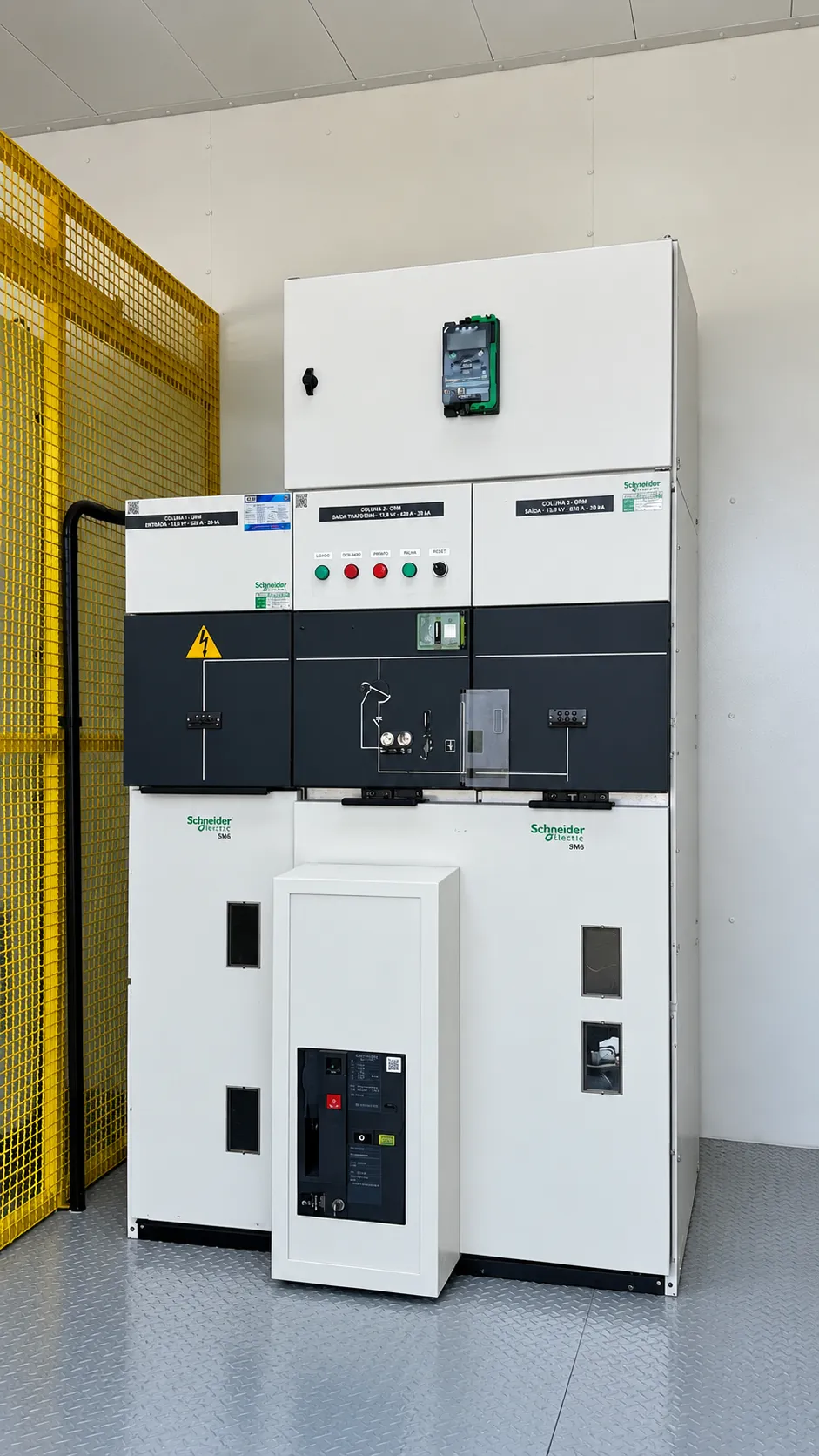

Painel de Média Tensão
Cubículos de manobra e proteção para a entrada de energia, incluindo painéis compactos SM6 montados em parceria com a Schneider.

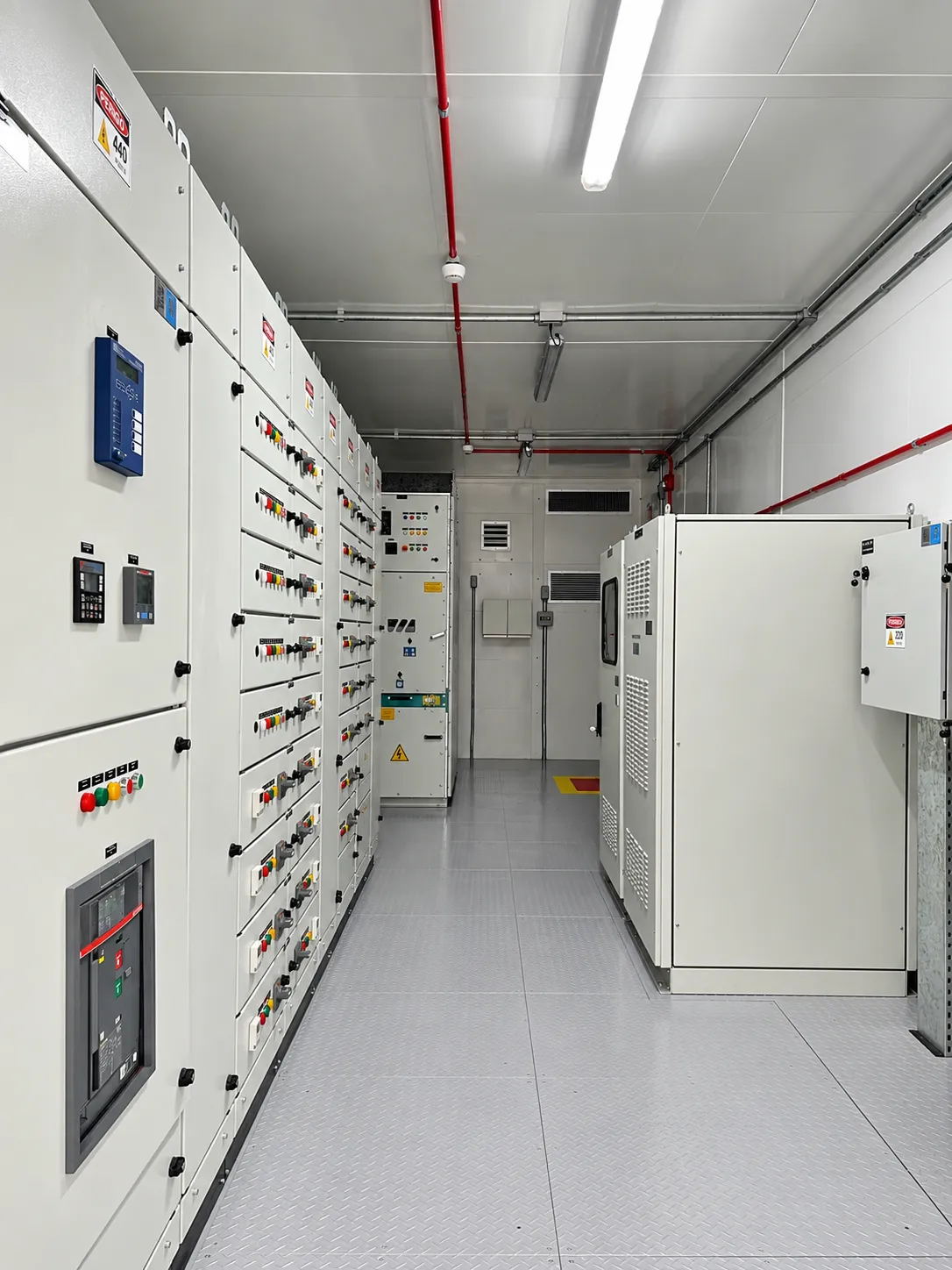

CCMs e QGBTs
Centros de controle de motores e quadros gerais de baixa tensão para distribuição, proteção e acionamento das cargas da planta.

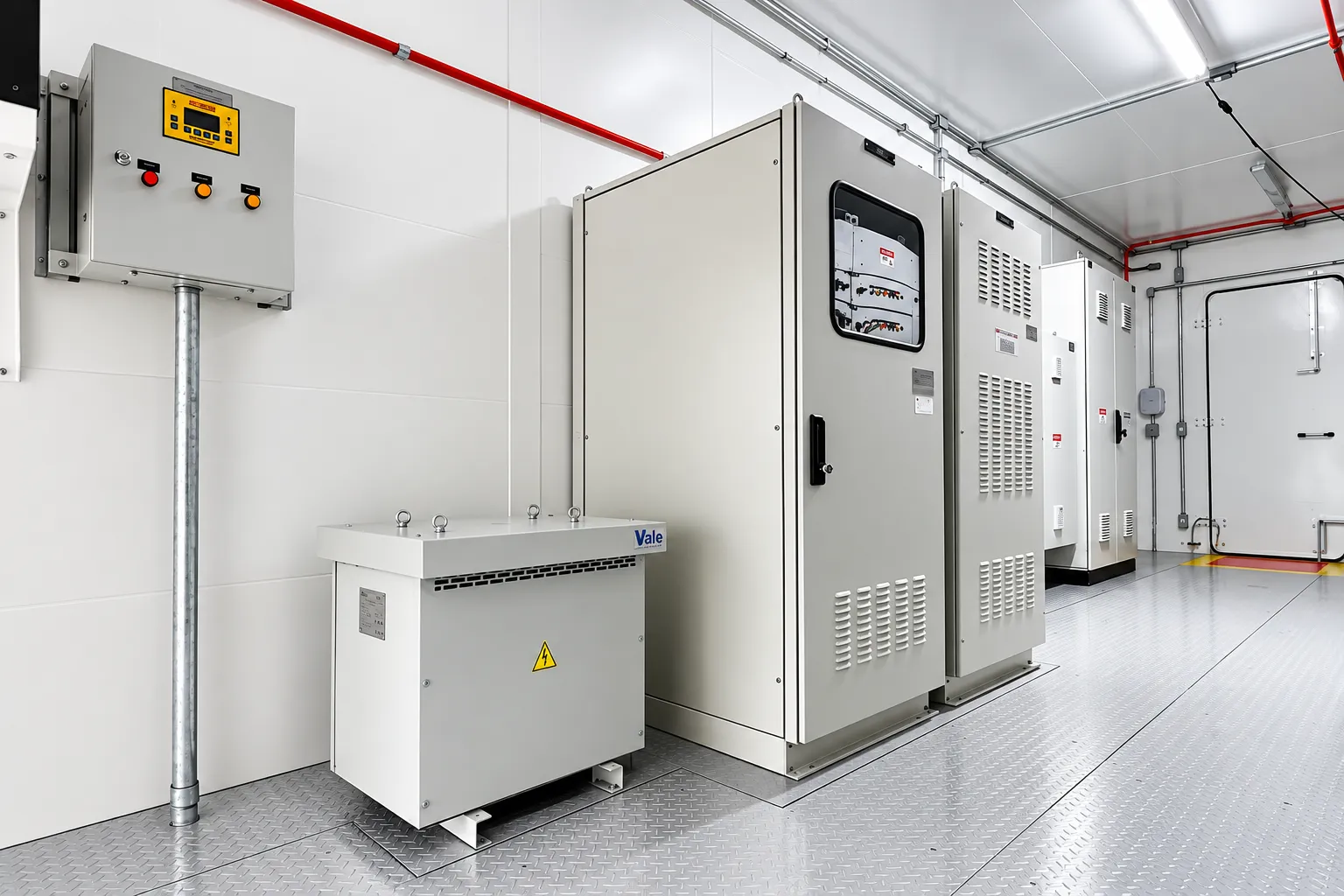

Transformadores a Seco
Transformadores a seco com gabinete, integrados à estrutura e conectados aos painéis por barramentos ou cabos.
UPS e Banco de Baterias
Nobreaks, retificadores e bancos de baterias para alimentação dos sistemas de controle e das cargas críticas.
Sistema de Automação
Quadros de automação, relés de proteção e estações de supervisão e controle integradas ao sistema da planta.

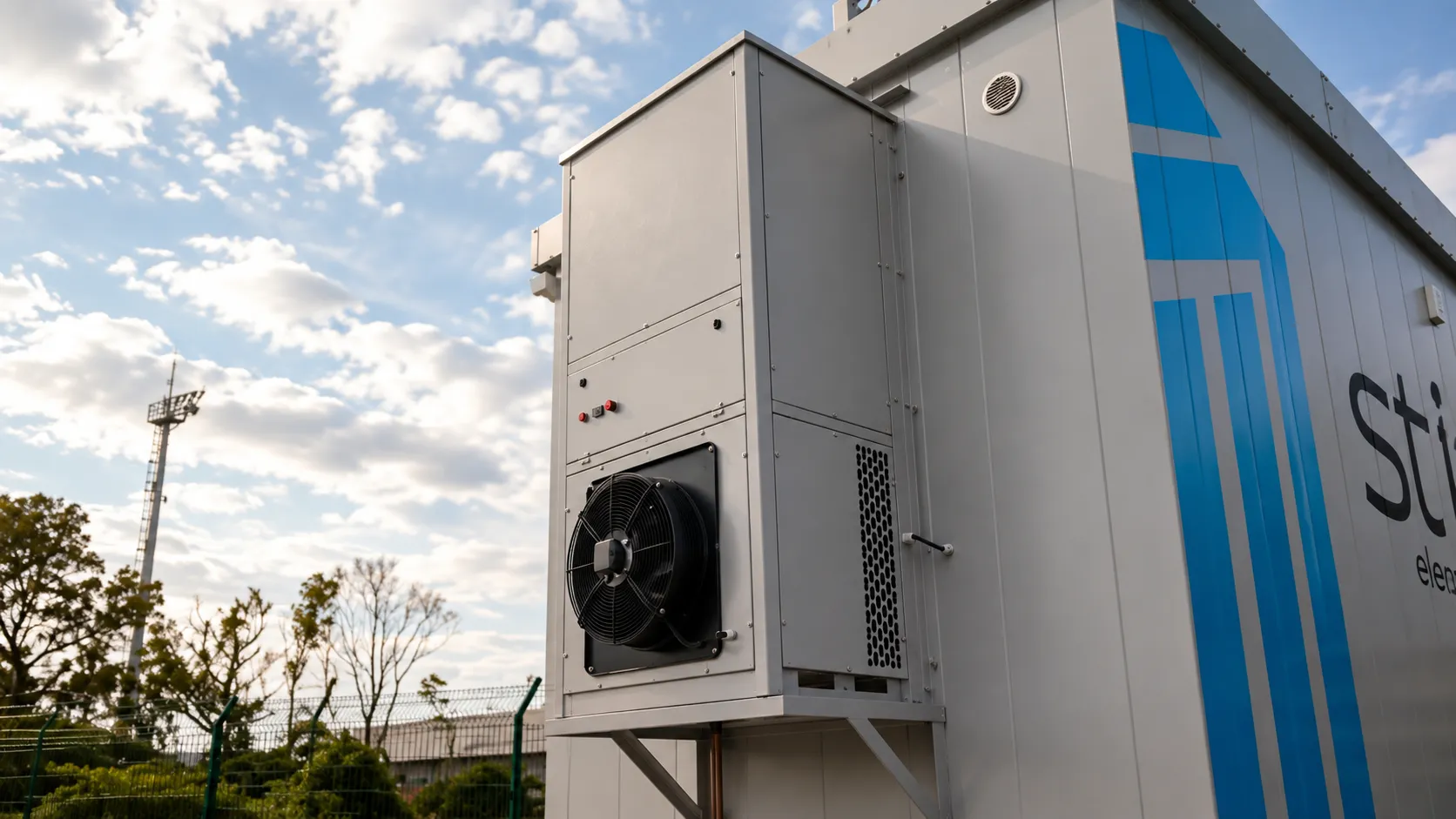

Climatização e Pressurização
Sistema HVAC dimensionado para manter temperatura e pressão positiva, protegendo os equipamentos contra calor e poeira.
Detecção e Combate a Incêndio
Central de incêndio, detectores de fumaça, acionadores manuais e sirenes, conforme as normas aplicáveis.
Controle de Acesso e CFTV
Controle de acesso nas portas, câmeras e iluminação externa e de emergência para a segurança da instalação.
Estrutura e Porão de Cabos
Estrutura metálica elevada com porão de cabos, escadas e plataformas, isolamento térmico e proteção mecânica.
Inversores e Soft-starters
Acionamentos de média e baixa tensão integrados aos CCMs, conforme a necessidade de cada motor.
Testes e Comissionamento em Fábrica
Parametrização, testes de plataforma e comissionamento realizados antes do embarque. A sala sai pronta para operação.
O eletrocentro nasce da compreensão da planta que vai atender: cargas, tensão, ambiente, espaço disponível e forma de operação. A partir daí, engenharia, fabricação e integração acontecem em um único fornecedor.
O processo começa pelo levantamento das cargas e pela definição do layout da sala. Em seguida, são detalhados a estrutura, os painéis e os sistemas auxiliares. Após a aprovação, seguem fabricação, montagem, integração, testes em fábrica, transporte e instalação em campo.
O prazo depende do porte da sala, da quantidade de equipamentos e da disponibilidade dos componentes. Como a montagem acontece em paralelo às obras civis do canteiro, o eletrocentro costuma reduzir o prazo total de implantação em relação a uma sala em alvenaria.
O valor varia conforme dimensões, potência, quantidade de painéis, sistemas auxiliares e condições de transporte. Na comparação, vale considerar a economia em obra civil, mão de obra em campo, mobilização e administração de materiais.
A sala em alvenaria exige obra civil, coordenação de vários fornecedores e integração no canteiro. O eletrocentro chega pronto, testado e comissionado, pode ser realocado quando necessário e concentra a responsabilidade em uma única engenharia.
A instalação exige bases ou pilares para receber a estrutura, acesso para carreta e guindaste e definição das interfaces de cabos e barramentos. Definir isso no projeto permite içar, posicionar e energizar a sala com poucas frentes de trabalho.
Desenvolvemos eletrocentros modulares para levar energia, proteção e controle a qualquer ponto da planta, da engenharia à fabricação, com testes e comissionamento antes da entrega.
É uma sala elétrica pré-fabricada em estrutura metálica, que reúne painéis de média e baixa tensão, transformadores, automação, climatização e combate a incêndio em um único conjunto, montado e testado em fábrica.
Redução do prazo e do custo de obra, menos mão de obra e interferências em campo, única engenharia responsável pela integração, testes realizados antes da entrega e possibilidade de realocação da sala.
Sim. A MSE conta com fabricação própria por meio da STI Electric, em Londrina/PR, integrando estrutura, painéis, sistemas auxiliares, testes e comissionamento.
O eletrocentro é transportado por carreta e içado por guindaste sobre as bases previstas no projeto. Em campo, restam a conexão dos cabos, as verificações finais e a energização.
Envie, se disponíveis, o diagrama unifilar, a relação de cargas, a tensão de operação, o local de instalação e as condições de acesso. Informe também os sistemas desejados (automação, incêndio, CFTV) e o prazo previsto.
